Inspectorがトリチウムのβ線を拾う

海外のトリチウムキーホルダーをInspectorで測ってみる。
まず、なんの遮蔽もしていない状態


300CPMも出た

次に、アルミ付きの樹脂プラで遮蔽する


急激に下がりほとんどバックグラウンドに直置きしたときと変わらない

つまり、γ線以外の放射線が強いわけで
それはβ線?α線? 一般的にトリチウムは「β線核種」と呼ばれている

[動画で確認]

 ⇒トリチウムキーホルダーの怪
 ⇒ガンマ線だけにするとバックグラウンドとほとんど同じ。驚きの下降率




[PR]
by mmwhale | 2013-04-25 22:51 | Inspector EXP

Inspectorはどんなエネルギー(KeV)を拾うのだろうか

KeVはエネルギーボルトの単位。ほとんどのガイガーカウンターでK(キロ)からが測定の範囲となっている。また、MeVの場合もある。MeVは単純にKeVの1000倍。

KeVはエネルギーの単位でもあるが、どういった放射能をターゲットにするのかにも関わってくる。
【この一覧に同位体別のエネルギーと放出率がリストアップされている】
http://www.csupomona.edu/~pbsiegel/bio431/genergies.html


Inspectorの製品ページを見てみる。
http://seintl.com/products/inspectorplus.html
するとこの様にある。
Detects Alpha down to 2 MeV.Detects Beta down to .16 MeV; typical detection efficiency at 1 MeV is approx. 25%. Detects Gamma down to 10 KeV through the end window.


 意訳→
・α線の検知は2MeV〜(2000KeV〜)
・β線の検知は0.16MeV〜(160KeV〜)ただし一般的には約1MeV(1000KeV〜)25%の検知
・γ線の検知は10KeV〜

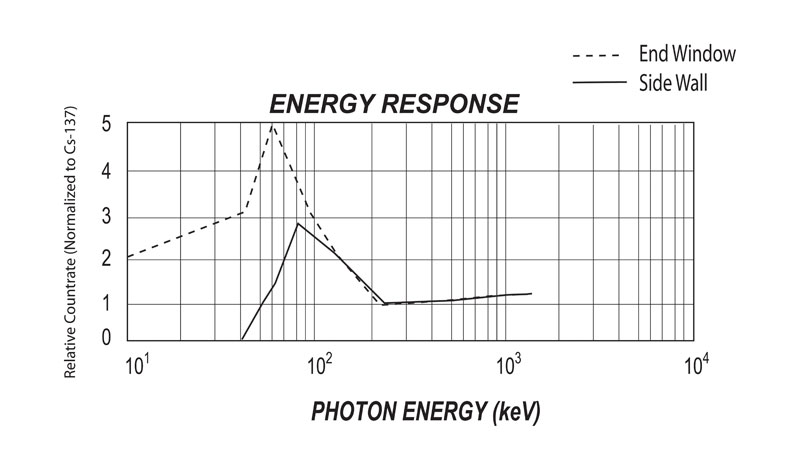

そして、こういった図が入っている。

エネルギーの反応をKeVで描いたグラフのようだ。この図はCs137を例に挙げているようだが、10の何乗という表記なので見にくい。
それと"End Window"と"Side Wall"の意味がわからない。解る人がいればコメントください。

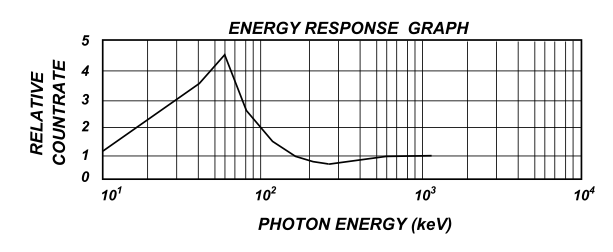

本家のマニュアルの方がもう少しシンプルだ。
http://www.seintl.com/manuals/inspector_operation_manual_english.pdf



グラフの縦0〜5はRELATIVE COUTRATE となっているが要するに「どれくらいのエネルギー(KeV)の場合に反応が冴えるのか」ということになる。10の二乗(1000)KeVより低い辺りがかなり高い。
でもこのグラフも読みにくい。恐らく600?くらい? たぶんそうだろう。




一方、マニュアルにはこんなことも書いてある。Inspectorの検知について先ほど書いたけれども、これと対応する。
・α線の検知は2000KeV〜
・β線の検知は160KeV〜、ただし一般的には約1000KeV〜25%の検知
・γ線の検知は10KeV〜


効率:Sr(Y)-90: 約38%拾う
同位体 E最大MeVでの効率:90 Sr(Y) 546 keV と 2.3 MeV(2300KeV) で38%



どうやらストロンチウム90とイットリウム90の2つのエネルギーで捉えることができるらしい。前半の製品ページでも見たようにβ線については160KeV〜検知ができるとある。
ストロンチウム崩壊の際は0.546 MeV(546KeV)が発生するが、これを捉えることができるようだ。
2.3MeVについてはイットリウム90のことだろう。そちらは2.28MeV(2280KeV)のエネルギーが出る。




このように見てみると、ガイガーカウンターの種類によって検知するエネルギー(KeV)や拾える効率が違うことがわかった。
例えば、TERRA-Pの場合のエネルギー検知
TERRA-Pのβ線:0.5 - 3.0MeV(500KeV〜3000KeV)
TERRA-Pのγ線: 0.05 - 3.0MeV(50KeV〜3000KeV)

http://www.realjapanrus.jp/blog_detail/id=49
